ابزار اندازه گیری برای برداشتن اندازه ها و کنترل خطوط افقی و عمودی و نیز نقاط شاغول در نظر گرفته شده است. به کمک نگهدارنده چرخان2 RM می توان ابزار اندازه گیری را به اندازه 360 درجه حول نقطه شاقول مرکزی که همیشه قابل مشاهده است، چرخاند. اینگونه می توان خطوط لیزر را بدون تغییر کاملاً دقیق تنظیم کرد. موقعیت ابزار اندازه گیری این ابزار برای استفاده در فضای بیرونی و فضای داخلی ساختمان در نظر گرفته شده است.
تأمین انرژی ابزار اندازه گیری
ابزار اندازه گیری را می توان یا با باتری های موجود در بازار یا بوسیله باتری شارژی لیتیوم-یونی بکار انداخت. راه اندازی با باتری شارژی تنها شارژرهای ذکر شده در مشخصات فنی را بکار برید. تنها این دستگاه های شارژ با باتری های لیتیوم-یونی ابزار اندازه گیری شما منطبق میباشند.
نکته: باتری های قابل شارژ لیتیوم یونی به دلیل قوانین حمل و نقل بین المللی به صورت نیمه شارژ تحویل داده می شوند. برای دست یافتن به توان کامل باتری قابل شارژ، قبل از به کارگیری آن برای اولین بار، باتری را به طور کامل شارژ کنید.
جهت قرار دادن باتری های شارژ شده آن را را تا جا افتادن محسوس در جعبه باتری برانید. جهت برداشتن باتری شارژی دکمه های آزاد کننده را بفشارید و باتری شارژی را از محفظه ی باتری بیرون بیاورید. برای این کار از اِعمال فشار خودداری کنید.در این حین دقت کنید تا باتری ها بیرون نیفتند. ابزار اندازه گیری را بدین منظور با جعبه ی باتری به طرف بالا نگهدارید. باتری ها را درآورید. جهت برداشتن روکش درونی روکش را را بگیرید و آن را از سمت دیواره ی جانبی ابزار اندازه گیری درآورید. همواره همه ی باتری ها را همزمان عوض کنید. تنها از باتری های یک شرکت و با ظرفیت یکسان استفاده نمایید.
نمایشگر وضعیت شارژ باتری
نشانگر وضعیت شارژ نشان دهنده وضعیت شارژ باتری های قابل شارژ است:
- چراغ ممتد سبز: %75-100
- چراغ ممتد زرد : %35-75
- چراغ چشمک زن قرمز : % 35 >
- بدون نور : باتری قابل شارژ خراب است یا باتری ها خالی هستند.
در صورت ضعیف شدن باتری ها یا باتری شارژی، روشنایی خطوط لیزر هم کم کم کاهش می یابد. باتری شارژی یا قلمی خراب یا خالی را تعویض کنید.

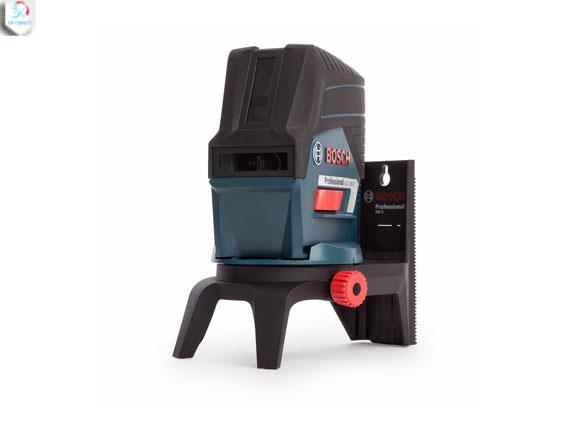

کار کردن با نگهدارنده چرخان 2 RM
به کمک نگهدارنده چرخان می توان ابزار اندازه گیری را به اندازه° 360 حول نقطه شاقول مرکزی که همیشه قابل مشاهده است، چرخاند.
اینگونه می توان خطوط لیزر را بدون تغییر موقعیت ابزار اندازه گیری، تنظیم کرد. به کمک پیچ تنظیم دقیق می توان خطوط عمودی لیزر را کاملاً دقیق در نقاط مرجع تنظیم کرد.
ابزار اندازه گیری را در شیار راهنما روی ریل راهنما واقع در صفحه ی چرخان بگذارید و ابزار اندازه گیری را تا انتهای صفحه برانید.
برای جدا کردن، ابزار اندازه گیری را در جهت مخالف نگهدارنده صفحه ی چرخان بکشید.
حالت های ممکن نگهدارنده صفحه چرخان:
- ایستاده روی سطح صاف،
- پیچیده شده به یک سطح عمودی،

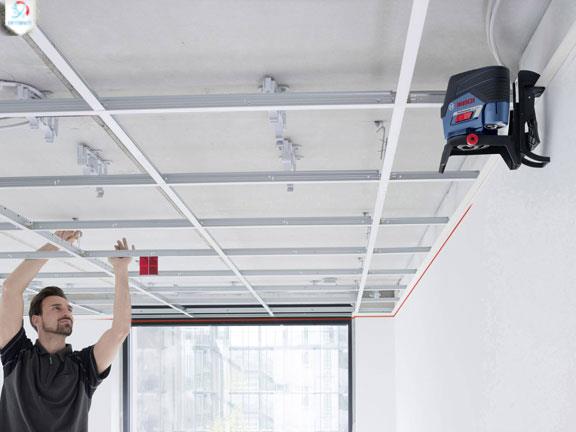

- بوسیله گیره سقفی تعبیه شده روی نبشی های سقف،
- اتصال با یک آهنربا روی سطوح فلزی.
توجه : ابزار اندازه گیری را در معرض دمای بسیار بالا یا نوسانات دما قرار ندهید. به عنوان مثال ابزار اندازه گیری را برای مدت طولانی در ماشین قرار ندهید. اجازه دهید تا ابزار اندازه گیری در نوسانات شدید دمایی ابتدا خنک شود و همیشه قبل از ادامه کار یک بررسی دقیق انجام دهید.
در دماهای شدید یا نوسانات دمایی ممکن است دقت ابزار اندازه گیری تحت تأثیر قرار بگیرد.
قطع خودکار
چانچه حدود 120 دقیقه هیچ دکمه ای روی ابزار اندازه گیری روشن نشود، ابزار اندازه گیری جهت محافظت از باتری ها به طور خودکار خاموش می شود. جهت روشن کردن ابزار اندازه گیری پس از خاموش شدن اتوماتیک می توانید کلید قطع و وصل را ابتدا به حالت Off برانید و ابزار اندازه گیری را دوباره روشن کنید یا یک بار دکمه نوع عملکرد نقطه لیزر یا دکمه حالت دریافت کننده خط لیزر را فشار دهید.
غیر فعال کردن موقت قطع اتوماتیک
جهت غیر فعال کردن قطع اتوماتیک ( در حین روشن بودن ابزار اندازه گیری)، دکمه نوع عملکرد خط لیزر را حداقل 3 ثانیه فشرده نگهدارید. در صورت غیر فعال بودن قطع اتوماتیک، خطوط لیزر برای تأیید، کوتاه چشمک می زنند.
نکته: در صورتی که دمای کاری از 45 درجه سانتی گراد فراتر رود، نمی توان قطع اتوماتیک را غیر فعال کرد. جهت فعال نمودن قطع اتوماتیک، ابزار اندازه گیری را خاموش و دوباره روشن کنید.
تنظیم نوع عملکرد
ابزار اندازه گیری دارای چندین نوع عملکرد می باشد که می توان هر زمان از میان عملکردها یکی را انتخاب کرد و نوع آن را تغییر داد:
- عملکرد ضربدری و نقطه ای: ابزار اندازه گیری یک خط لیزر افقی و عمودی به جلو می تاباند و یک نقطه لیزر عمودی به باال و پایین. خطوط لیزر با زاویه 90° درجه با هم برخورد می کنند.
- عملکرد خطی افقی: ابزار اندازه گیری یک خط لیزر به جلو می تاباند.
- عملکرد خطی عمودی: ابزار اندازه گیری یک خط لیزر عمودی به جلو می تاباند. در صورت قرار گرفتن ابزار اندازه گیری در اتاق، خط لیزر عمودی در سقف بالایی نقطه لیزر نشان داده می شود. در صورت قرار گرفتن ابزار اندازه گیری کنار دیوار، خط لیزر عمودی یک خط لیزر تقریبا دایره ای می تاباند (خط 360°).
- عملکرد نقطه ای: ابزار اندازه گیری یک نقطه لیزر عمودی به بالا و پایین می تاباند. تمام عملکردها به جز عملکرد نقطه ای را می توان هم با تراز اتوماتیک و هم با قفل پاندولی انتخاب نمود.
چنانچه هنگام کار با تراز اتوماتیک به حالت "کار با قفل پاندولی" بروید، همواره اولین ترکیب ممکن نشانگرها در این حالت فعال می شود.
چنانچه ابزار اندازه گیری خارج از محدوده تراز شوندگی قرار گیرد، خطوط و یا نقاط لیزر با سریع چشمک می زنند.
در حالت "کار با قفل پاندولی"، خطوط لیزر بطور ممتد و آهسته چشمک می زنند.
کار با تراز اتوماتیک
ابزار اندازه گیری را روی سطح محکم و افقی قرار دهید یا آن را روی نگهدارنده صفحه چرخان متصل کنید. جهت کار با تراز اتوماتیک، کلید قطع و وصل را به حالت " On "برانید. پس از روشن شدن، تراز اتوماتیک ناهمواری ها را در محدوده ی خود ترازشوندگی از ±4° به طور اتوماتیک متوازن می کند. به محض متوقف شدن چشمک پرتوهای لیزر، ابزار اندازه گیری تراز شده است.
چنانچه تراز اتوماتیک امکان پذیر نباشد، برای مثال سطح قرارگیری ابزار اندازه گیری بیش از 4° با سطح افقی اختلاف داشته باشد، پرتوهای لیزر بصورت پی در پی چشمک می زنند. در این صورت ابزار اندازه گیری را به طور افقی قرار دهید و تا تراز شدن بصورت خود تراز شوندگی صبر کنید.
به محض اینکه ابزار اندازه گیری در محدوده خود تراز شوندگی به مقدار ±4° قرار گرفت، پرتوهای لیزر به صورت ممتد روشن می شوند. در صورت تکان خوردن یا جابجایی هنگام کار، ابزار اندازه گیری به طور اتوماتیک دوباره تراز می شود. پس از تراز شدن، وضعیت پرتوهای لیزر را در رابطه با نقاط مبدأ کنترل کنید تا از بروز خطا منتج از حرکت و نقل و انتقال ابزار اندازه گیری جلوگیری بعمل آید.
کار با قفل پاندولی
جهت کار با قفل پاندولی، کلید روشن/خاموش را در موقعیت " On "برانید. نشانگر قفل پاندولی به رنگ قرمز روشن می شود و خطوط لیزری به صورت ممتد و با سرعت آهسته چشمک می زند. هنگام کار با قفل پاندولی، تراز اتوماتیک غیر فعال می شود. شما می توانید ابزار اندازه گیری را آزادانه در دست نگه دارید یا روی یک کفی مناسب قرار دهید. پرتوهای لیزر دیگر تراز نمی شوند و نسبت به یکدیگر بطور عمود قرار نمی گیرند.
حالت دریافت کننده
جهت کار با دریافت کننده لیزر بایستی بدون در نظر گرفتن نوع عملکرد-حالت دریافت کننده فعال شود.
در حالت دریافت کننده، خطوط لیزر با فرکانس بسیار بالا چشمک می زنند و اینگونه برای دریافت کننده لیزر قابل شناسایی هستند.
جهت خاموش کردن حالت دریافت کننده، دکمه را فشار دهید. نمایشگر به رنگ سبز روشن می شود.
برای چشم انسان، دید خطوط لیزر در حالت روشن بودن دریافت کننده کم می شود. جهت کار بدون دریافت کننده لیزر، حالت دریافت کننده را با فشردن دوباره دکمه خاموش کنید. نمایشگر حالت دریافت کننده محو می شود.
کنترل از راه دور از طریقBluetooth
ابزار اندازه گیری به یک واحد Bluetooth مجهز است که بوسیله هدایت از راه دور را توسط Bluetooth ممکن می سازد.
برای روشن کردن RBluetooth برای هدایت از راه دور، دکمه Bluetooth را روشن کنید.مطمئن شوید که دستگاه سیار نهایی شما به اتصال Bluetooth متصل است. پس از شروع برنامه یوش ارتباط بین دستگاه سیار و ابزار اندازه گیری برقرار می شود. در صورت پیدا شدن ابزارهای اندازه گیری فعال مختلف، ابزار مورد نظرتان را انتخاب کنید. در صورت پیدا شدن تنها یک ابزار اندازه گیری فعال، ارتباط به طور خودکار برقرار می شود. ارتباط برقرار است، به محض اینکه نمایشگر Bluetooth روشن شود. ارتباط Bluetooth ممکن است به دلیل فاصله بسیار زیاد یا وجود موانع بین ابزار اندازه گیری و دستگاه سیار نهایی و یا بوسیله منابع مختل کننده الکترومغناطیسی قطع گردد. در این صورت، نمایشگر Bluetoot چشمک می زند.
عوامل تاثیر گذارنده در دقت عمل
بیشترین تاثیر را دمای محیط کار دارد. بخصوص اختالف دمای جاری به طرف بالا می توانند پرتو لیزر را منحرف کنند. برای به حداقل رساندن تأثیرات دمایی ناشی از گرمای کف زمین، توصیه می شود که از ابزار اندازه گیری روی یک سه پایه استفاده گردد. همچنین در صورت امکان، ابزار اندازه گیری را در وسط سطح كار قرار دهید. در کنار تأثیرات بیرونی، تأثیرات مربوط به دستگاه (مانند افتادن، یا تکانهای شدید) می توانند باعث بروز خطا شوند. به همین منظور قبل از هر شروع کار، دقت تراز را کنترل کنید. همواره در ابتدا دقت ارتفاع و تراز خط لیزر افقی و بعد دقت تراز خط لیزر عمودی را کنترل کنید.
نحوه کار با صفحه هدف لیزر
صفحه لیزر هدف دید پرتوی لیزر را در شرایط نامناسب و مسافت های زیاد بهتر میکند. سطح بازتابنده صفحه هدف لیزر دید خط لیزر را بهتر می کند، به وسیله سطح شفاف، می توان خط لیزر را از پشت صفحه هدف لیزر نیز تشخیص داد.

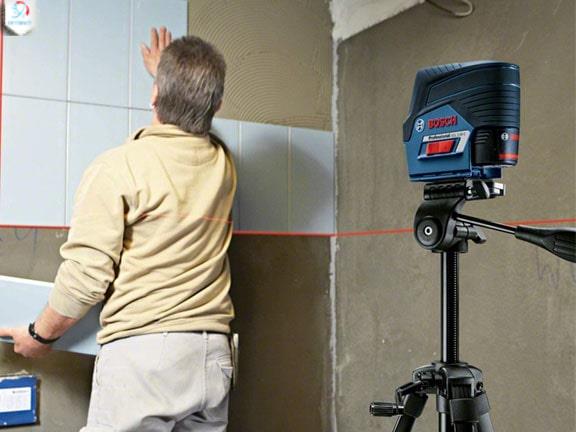

کار با سه پایه (متعلقات)
سه پایه، یک کف ثابت با قابلیت تنظیم ارتفاع جهت اندازه گیری عرضه می کند. صفحه چرخان را با "-1/4 گیرنده سه پایه روی رزوه سه پایه یا یک سه پایه معمولی عکاسی قرار دهید. ابزار اندازه گیری را با پیچ تنظیم سه پایه سفت کنید. پیش از روشن کردن ابزار اندازه گیری، نخست سه پایه را بطور تقریبی تنظیم کنید.
اتصال با نگهدارنده (متعلقات)
به کمک نگهدارنده عمومی می توان به عنوان مثال ابزار اندازه گیری را روی سطوح عمودی یا مواد دارای قابلیت آهنربایی متصل کرد. علاوه بر اين، نگهدارنده عمومی برای استفاده بعنوان سه پایه زمینی هم مناسب است و تنظیم ارتفاع ابزار اندازه گیری را تسهیل می کند.
